Longtemps cantonné au simple stockage de la tondeuse et des râteaux, l’abri de jardin se métamorphose aujourd’hui en véritable pièce d’appoint. Qu’il s’agisse d’aménager un atelier de menuiserie, un espace de télétravail ou simplement de recharger les batteries de vos vélos électriques, les besoins en énergie ont considérablement évolué. Pourtant, bon nombre d’annexes extérieures reposent encore sur des branchements précaires, faits de rallonges dégradées ou de dérivations sauvages tirées depuis le garage. Entreprendre la rénovation électrique de son cabanon est l’occasion rêvée d’éliminer tout danger d’incendie ou d’électrocution, tout en adaptant la puissance aux exigences modernes.
Établir le diagnostic de l’installation existante
Avant de manipuler le moindre tournevis isolé, un état des lieux méthodique s’impose. Dans les constructions anciennes, les anomalies sont monnaie courante. Il convient de traquer en priorité les signes de fatigue matérielle : des gaines craquelées par les ultraviolets, des boîtes de dérivation envahies par la poussière ou l’humidité, et surtout l’absence cruciale de mise à la terre.
Surveillez également le calibre des conducteurs. Alimenter une meuleuse ou un compresseur sur un câble souple de section insuffisante engendre des surchauffes invisibles derrière les cloisons en bois. Si votre cabane est simplement alimentée par une rallonge branchée sur une prise de terrasse, considérez d’emblée l’installation comme obsolète et potentiellement périlleuse. Pour concrétiser vos projets de réagencement, comme présentés dans nos idées d’aménagement pour votre abri de jardin, une assise électrique saine demeure le socle incontournable.
Comprendre la norme NF C 15-100 appliquée aux dépendances
En France, la norme NF C 15-100 régit l’ensemble des installations électriques basse tension, englobant sans exception les annexes non attenantes. Un abri de jardin n’échappe donc pas à cette réglementation stricte, destinée à protéger les biens et les occupants.
La protection différentielle dédiée
La règle d’or pour sécuriser une dépendance consiste à implanter un dispositif différentiel à haute sensibilité de 30 mA. Deux options techniques s’offrent à vous :
- Le départ dédié depuis le tableau principal : Vous installez un disjoncteur divisionnaire calibré (souvent 20 A ou 32 A selon la puissance requise) dans le tableau de la maison, protégeant la ligne d’alimentation du cabanon.

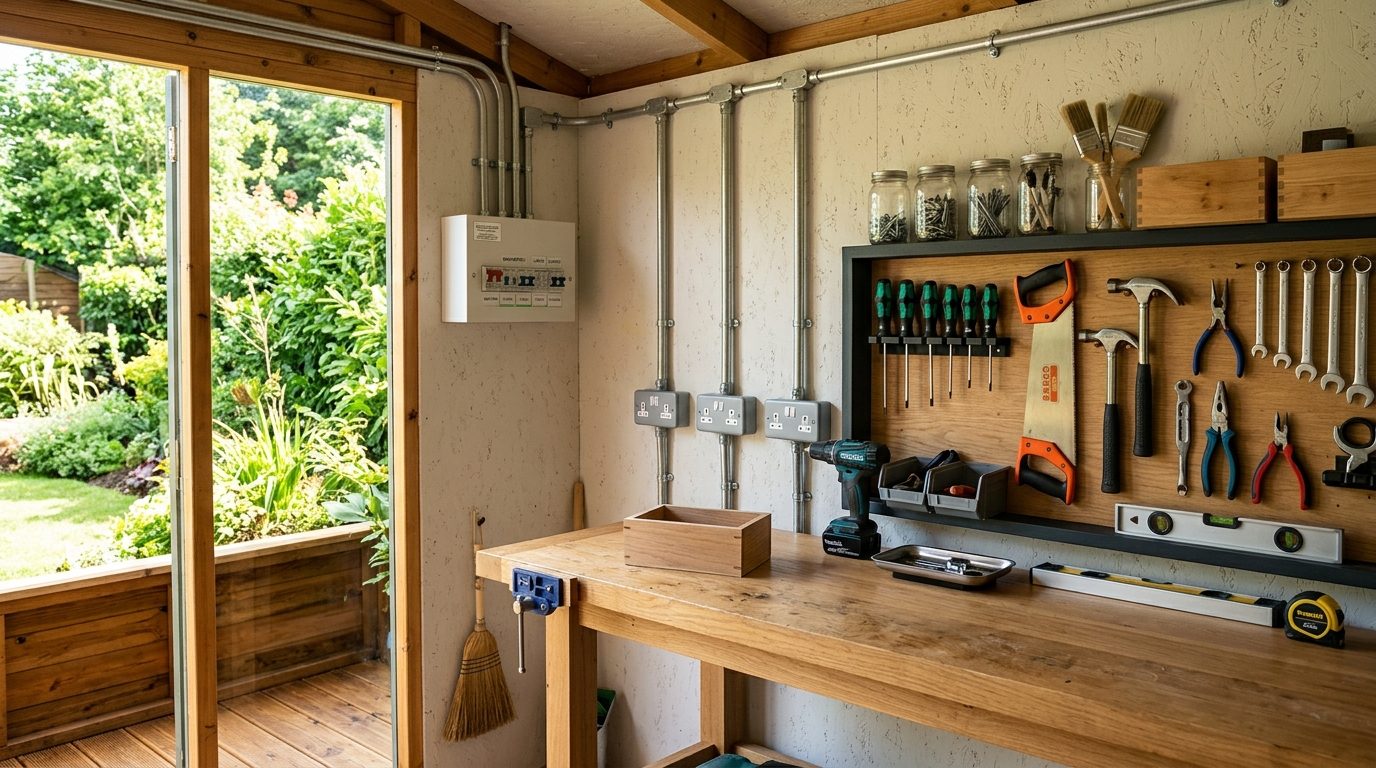

- Le tableau divisionnaire secondaire : Recommandé dès que l’abri abrite plusieurs usages, ce petit coffret modulaire étanche prend place à l’intérieur du cabanon. Équipé de son propre interrupteur différentiel 30 mA (de type AC ou A pour les circuits électroniques et de recharge), il accueille les disjoncteurs divisionnaires propres à chaque circuit : 10 A pour l’éclairage, 16 A ou 20 A pour les prises de courant.
L’avantage d’un tableau divisionnaire est indéniable : en cas de court-circuit sur une scie circulaire ou d’infiltration d’eau dans une prise, seul le disjoncteur de l’abri déclenche, sans plonger la maison dans le noir total.
Acheminement de l’énergie : réussir la liaison souterraine
Remplacer une alimentation aérienne disgracieuse et vulnérable au vent par une ligne enterrée constitue l’étape la plus physique, mais la plus durable d’une rénovation réussie.
Le choix du câble et de la gaine
Il est impératif d’utiliser un câble rigide de catégorie U-1000 R2V (à 3 conducteurs : phase, neutre et terre). Pour déterminer la section de ce câble (2,5 mm², 6 mm² ou 10 mm²), deux paramètres entrent en ligne de compte : la puissance maximale cumulée de vos appareils et la distance séparant la maison de l’abri. Au-delà de 25 à 30 mètres, la chute de tension devient significative ; augmenter la section du cuivre évite alors les baisses de régime de vos machines-outils.
Les règles d’enfouissement dans le jardin
Une tranchée sécurisée respecte des profondeurs standardisées :
- Au minimum 60 cm de profondeur sous une zone piétonne, une pelouse ou un massif.
- Au minimum 85 cm de profondeur si le tracé traverse une allée carrossable empruntée par des véhicules.
Le câble chemine obligatoirement au sein d’une gaine TPC rouge (généralement de diamètre 40 ou 50 mm). La gaine est calée sur un lit de sable de 10 cm, puis recouverte d’une autre couche de sable. Déroulez ensuite un grillage avertisseur rouge en plastique 20 cm au-dessus de la gaine avant de remblayer avec la terre végétale. En cas de futurs coups de bêche impromptus, ce treillis signalera immédiatement le danger.
L’appareillage intérieur : priorité à l’indice de protection (IP)
Même parfaitement isolé, un abri de jardin subit de fortes variations thermiques et une hygrométrie plus élevée que l’habitation principale. Le choix de l’appareillage doit refléter ces contraintes environnementales.
L’étanchéité IP44 et IP55
Bannissez les interrupteurs et prises encastrés d’intérieur standard. Dans une annexe extérieure, la pose s’effectue en saillie, avec du matériel affichant au minimum un indice IP44, voire IP55 si vous nettoyez fréquemment le sol à grand renfort d’eau ou si de la sciure vole en quantité. Les prises étanches à clapet à fermeture automatique empêchent l’intrusion de particules, d’insectes et de condensation sur les contacts cuivrés.
La distribution en saillie sous tubes IRL
Pour relier le tableau aux différents points d’utilisation, l’usage de conduits rigides étanches (tubes IRL) fixés par des colliers colson ou des clips est vivement conseillé. Ils protègent mécaniquement les conducteurs des rongeurs et des chocs accidentels causés par le transport d’outils volumineux. Prenez soin de positionner les prises de courant à une hauteur confortable, comprise entre 1,10 m et 1,30 m du sol fini, ce qui les met à l’abri des projections d’eau tout en facilitant le branchement des appareils posés sur un établi.
Lumière et confort thermique : optimiser l’espace rénové
Rénover son réseau électrique offre l’opportunité de repenser intégralement l’ergonomie des lieux. L’époque de la simple ampoule nue suspendue au milieu de la pièce est révolue. Pour un confort visuel optimal, installez une ou deux réglettes LED étanches réparties au plafond afin de baigner la pièce d’une lumière homogène sans zone d’ombre. N’hésitez pas à parcourir nos suggestions d’éclairage pour abri de jardin pour concilier fonctionnalité et ambiance chaleureuse.
Si vous prévoyez d’utiliser cet espace tout au long de l’année, le raccordement d’un convecteur électrique fixe ou d’un panneau rayonnant nécessite un circuit dédié de 20 A avec des conducteurs de 2,5 mm². Rappelez-vous toutefois qu’un chauffage ne sera réellement efficace que si la structure est saine ; prenez le temps d’étudier nos techniques pour isoler un abri de jardin pour l’hiver afin de maîtriser vos consommations énergétiques.
Contrôle final et mise sous tension
Avant d’enclencher les disjoncteurs pour la première fois, procédez à un contrôle pas à pas. Vérifiez le serrage mécanique de chaque borne à vis ou à connexion rapide (un fil mal serré est la première cause d’échauffement), testez la continuité de la terre sur chaque prise et assurez-vous que les joints d’étanchéité des boîtiers sont parfaitement comprimés. Pressez ensuite le bouton test (T) de votre interrupteur différentiel 30 mA : s’il déclenche immédiatement, votre mécanisme de protection humaine est opérationnel. En abordant la rénovation électrique avec rigueur, votre cabanon devient un véritable lieu de vie d’une fiabilité exemplaire.
